采用PDOA定位算法實現follow me跟隨功能的UWB開發板套件
發布日期：2020-07-20 瀏覽次數：3302次

        深圳市微能信息科技有限公司是專業的室內定位硬件和算法方案商，下面簡單介紹下95power的基于PDOA定位的follow me開發板kit套件。

（一）follow me的開發板套裝硬件明細如下表所示

        從上面表格可以看出，follow me開發板kit套件主要有3個硬件設備，已貼有UWB模塊SKU610的定位板EVB，UWB模塊SKU611，UWB定位基站板EVB。除此之外，還有一些附屬的usb連接線，兩個透明的塑料支架，用于架設開發套件的附件，下圖測試中有介紹。

說明：套件采用的是PDOA技術, 實現AOA方案，其中SKU611上面有兩路DW1000。

（二）為了便于理解PDOA定位，這里再次說明下PDoA的算法原理

基于DW1000方案PDOA算法的測距：

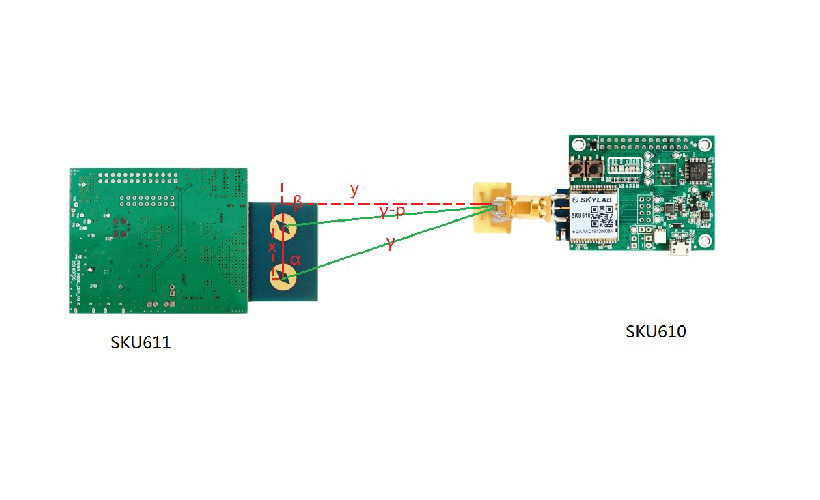

        實現tag的角度估計，UWB基站上放置兩個相同且間隔d<λ/2 天線，tag標簽上的某個信號到達兩個天線的相位差就在-180°到180°范圍內。利用測得的相位差換算成距離差（P），利用飛行時間得到距離r,最后得到tag標簽的定位坐標數據，架構如下圖所示。

（三）follow me開發板kit套件使用說明

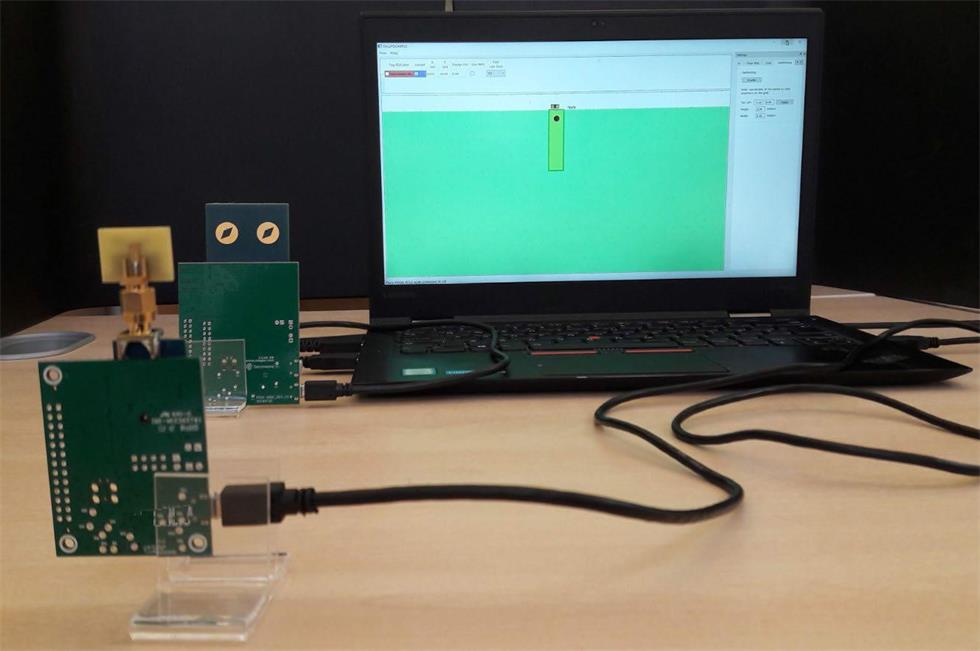

如上圖所示，

第一步，帶有SKU611模塊的UWB定位基站板EVB通過USB線連接到電腦；

第二步，保證貼有SKU611模塊的UWB定位基站板EVB的正面正對SKU610的定位標簽板EVB；

第三步，打開PDoA定位PC端的GUI測試程序；

第四步，SKU611基站板和SKU610標簽上電后，在軟件端設置好，即可進行PDOA測試。

深圳市微能信息科技有限公司，官網：m.zhangyeji.com.cn

想采購PDOA定位開發套件的朋友們，可咨詢微能信息客戶哈，點擊查看詳情：PDOA定位演示套件VDU4503
