前面深圳微能信息（95power）推出的UWB定位demo演示套件很受新老客戶歡迎?，F(xiàn)根據用戶的特定開發需求，微能信息又推出了UWB基站+UWB模塊開發套件kit，包含4個UWB基站VDU2501、5個UWB模塊SKU609、UWB定位系統管理軟件等幾部分，如下圖1所示。

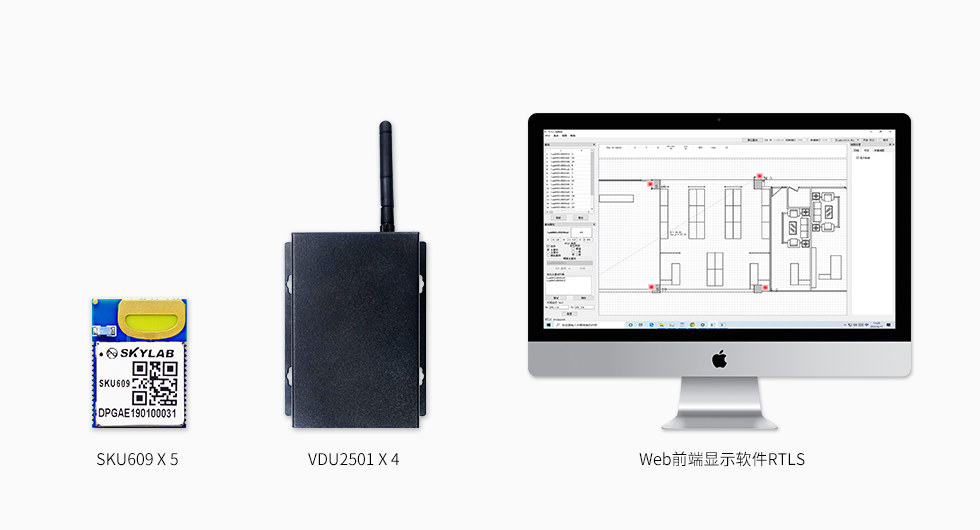

圖1：UWB基站模塊開發套件

一、UWB基站模塊套件工作原理：

（1）UWB基站：UWB基站VDU2501負責通過UWB信號和定位標簽進行通信，實現對UWB模塊SKU609的高精度定位。

（2）UWB模塊SKU609：可以將SKU609嵌入到UWB產品中，作為UWB標簽使用，比如把SKU609嵌入到UWB三防手機中。需要定位的人員手持三防機在UWB基站覆蓋的區域活動，三防機發射UWB信號，與UWB基站通信，通過定位引擎解算，實現三防機定位。

（3）UWB定位引擎：UWB基站實時將數據通過網絡發送給定位引擎，定位引擎負責實時計算出被定位標簽的坐標位置。

（4）軟件管理系統：后臺應用軟件管理系統負責將定位引擎計算出來的標簽的定位坐標，通過顯示終端顯示出來。

二、此開發套件優勢：

*  此套件基于微能信息研發的TDOA定位算法，可實現0.1米-0.3米范圍的高精度定位；

*  UWB基站、UWB標簽（UWB模塊）的數量可大量擴展；

*  套件可實現豐富的人員定位功能：實時位置定位、歷史軌跡回放、電子圍欄等；

*  可按需要將定位引擎部署在用戶本地或云端服務器上；

*  提供開放的HTTP、API接口，支持豐富的接口數據和功能擴展；

*  UWB模塊支持遠程固件升級。

三、應用：

此套件尤其適用于UWB定位標簽產品的開發，比如UWB定位智能三防機。

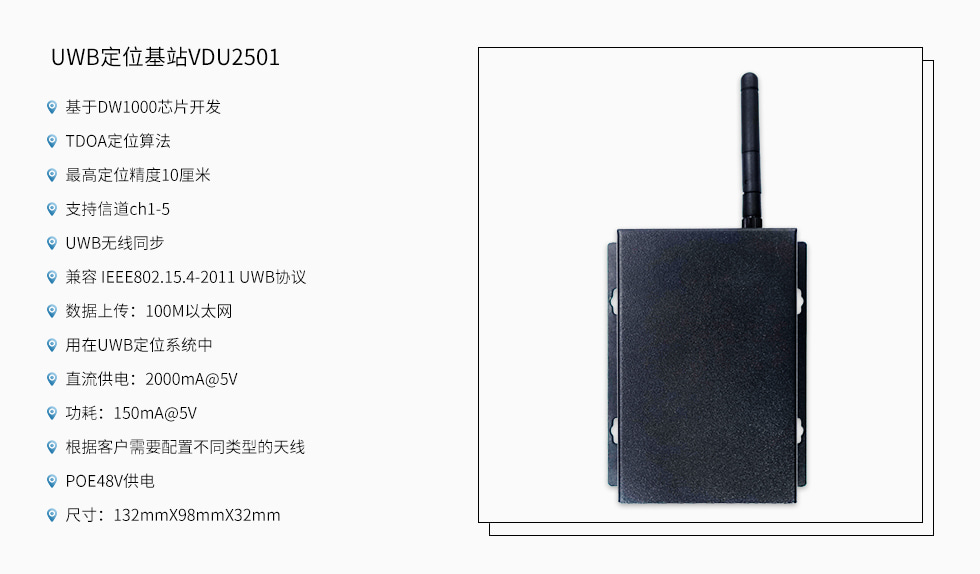

四、UWB基站VDU2501

UWB基站VDU2501基于DW1000 方案開發，軟件上采用TDOA定位算法，配合UWB模塊SKU603可實現10厘米精度的精準定位。

VDU2501采用POE供電方式，可縮短客戶的安裝時間。另外VDU2503有不同的發射天線，根據客戶的場景需要配置不同類型的天線。

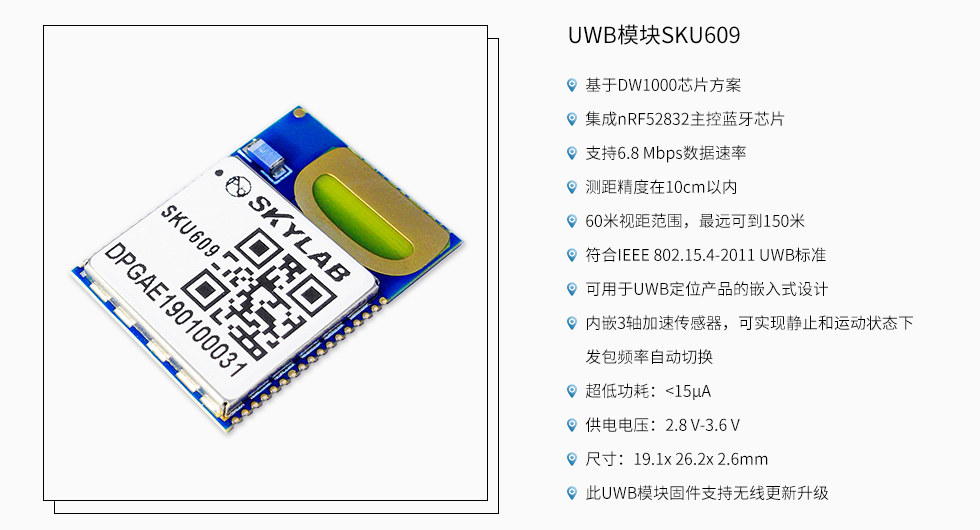

五、UWB模塊SKU609

UWB模塊SKU609是基于decawave DW1000方案的PCBA，同時集成nRF52832藍牙主控芯片，模塊符合IEEE 802.15.4-2011 UWB標準，只需要2.8 V-3.6 V供電即可正常使用。95power工程師對SKU609做了深度優化模塊的硬件設計和軟件架構，大大降低模塊的功耗，可實現小于15μA超低功耗。SKU609的尺寸是19.1x 26.2x 2.6mm，方便集成到對模塊體積有要求的標簽終端產品中，比如用于UWB三防手機中。

SKU609配合微能信息的UWB基站可實現10cm-30cm的高定位精度，用于嵌入式UWB標簽產品開發可以加速產品設計和上市，降低產品開發成本。此外，UWB模塊SKU603支持無線更新固件。
